改善破碎機除塵效果的一個案例

一、存在問題

1、除塵箱的過濾面積選型過小，實際抽風量不足，破碎機下料口的除塵罩和破碎機腔內難以形成微負壓，造成崗位環境粉塵較大。

2、當破碎物料濕度較大時(雨后或物料淋水后)，進入除塵器的粉塵顆粒較破碎干物料時粗，除塵箱易糊袋，下料器易堵塞，致使除塵箱通風阻力大幅增加，通風能力下降，揚塵嚴重。

3、粉塵進入除塵器的管道，其入口管處的彎頭使系統阻力增大，彎頭部位易被粉塵磨損和堵塞。采用螺旋輸送機和分格輪輸送除塵箱捕集下來的粉塵，電耗增加，機械維護工作量加大；經常需要拆卸分格輪下料器，久而久之，下料器法蘭盤漏風，加劇灰斗漏風。

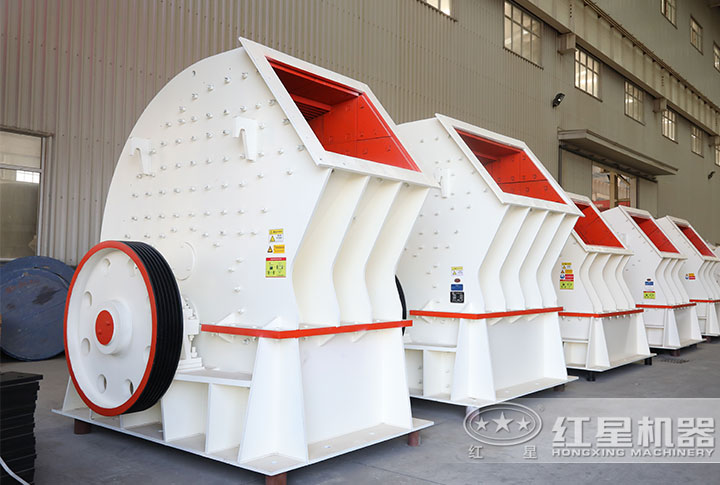

破碎機車間實拍

4、皮帶機上的物料在下落過程中，空氣與物料一起進入密閉的除塵罩內，含塵氣體通過罩壁上的縫隙和孔口向罩外擴散，污染環境。另外，由于皮帶機轉角處除塵點設置不當，除塵器無論是開與停對下級皮帶機的落差揚塵幾乎無影響

5、為了減少因破碎機殼體漏風造成的揚塵，在實際生產中，當物料干燥時經常在破碎機入口處淋水，其結果加劇除塵箱的濾袋糊袋和下料器堵塞。由于除塵箱是間歇性清灰，當除塵器正常工作時，分格輪的漏風也是個不容忽視的問題。

6、除塵箱及配套件的故障較多，不僅影響正常的除塵，而且增加設備的維護工作量。從設備檢修的統計情況看，配備件質量差是引起設備故障較多的重要原因。

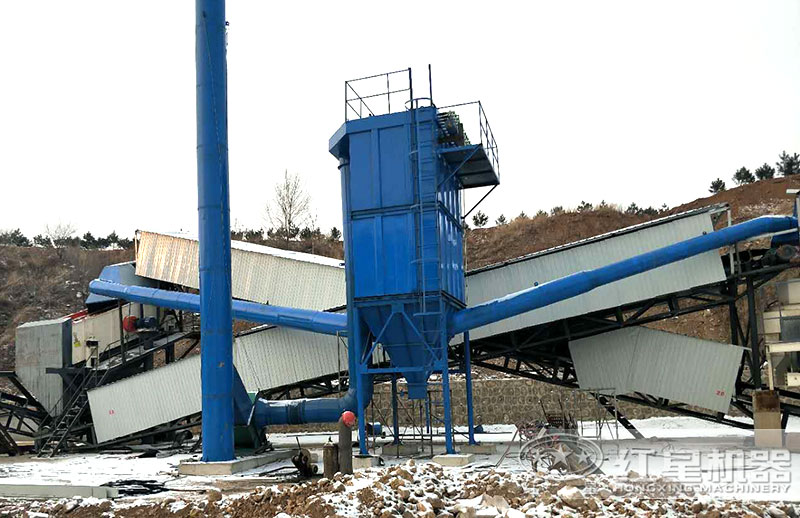

除塵箱實拍

二、技術措施

1、將破石機和皮帶機轉角處的除塵箱分別更新為LNGM64-4型和LNGM4-8型除塵箱，其技術性能參數見表2。根據粉塵的特性，采用拒水防油濾料。LNGM4-8型除塵箱露天布置，對其殼體進行保溫防水處理。為了確保設備可靠運行，在購置除塵箱的關鍵配件時應注意品牌和規格型號，以減少設備的故障率。

2、改進除塵箱的工藝布置，按皮帶機的走向布置碎石機的除塵器；將除塵箱的標準型灰斗改造成雙灰斗結構，這樣取消了1臺螺旋輸送機，抬高除塵箱，有利于進風管的布置(風管的角度大)；在進風口設置進風箱，使破碎機下料口的粉塵直接進入除塵器的進風箱，節省了彎頭，減少了系統阻力，提高了收塵效率。其工藝布置見圖3。灰斗鎖風采用單層翻板閥，取消了分格輪下料器及其電動機，減少二次揚塵，提高除塵效果。

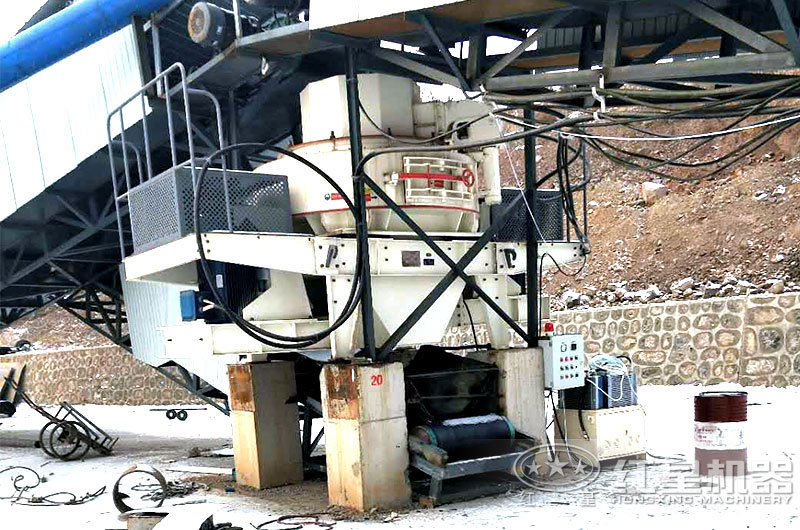

除塵箱作業現場

3、皮帶機轉角處的揚塵受現場條件制約，其溜槽和除塵罩不能改變，除塵工藝布置采取圖4的形式，使除塵罩處于微負壓狀態，以消除皮帶機的揚塵。

4、根據既要有利于濾料和脈沖閥的使用壽命，又要考慮到灰斗落灰處的揚塵，為了提高破碎機和皮帶機的綜合除塵效果，在破碎干物料時，可根據需要在破碎機物料入口處適當淋水(要求在開破碎機10～20min后進行)。

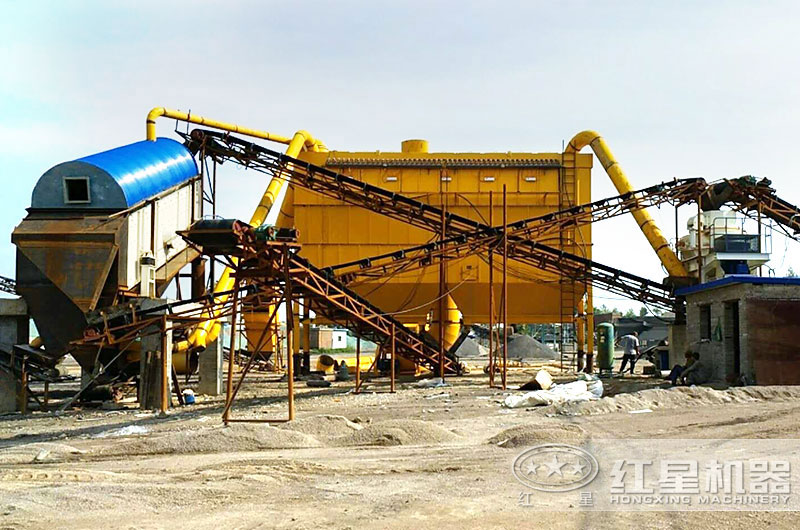

破碎機配置除塵箱現場

5、加強除塵設備的管理，定期檢查除塵罩的密閉情況，發現問題及時處理。對崗位環境和除塵箱的粉塵排放實施目標管理考核，定期進行粉塵監測，利用經濟杠桿調動崗位人員的工作積極性，提高除塵設備的維護水平，較大限度地減少粉塵污染。

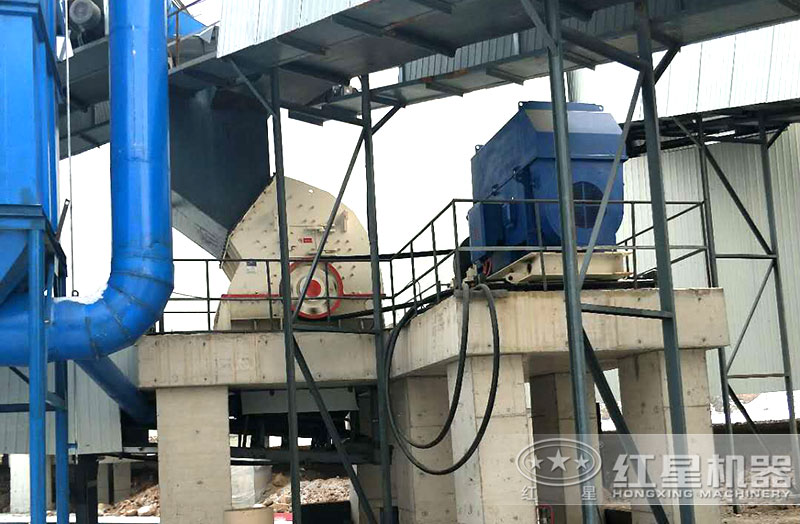

制砂機配置除塵箱現場

三、效果與體會

1、改造后，破碎機和皮帶機轉角處的環境達到了設計要求，除塵器出口幾乎看不到粉塵排放(見表1)。運行3個多月來，設備還沒有維護過。

2、2臺除塵箱內濾料無糊袋現象發生。

3、需要注意的是，除塵罩擋塵簾的結構對除塵效果影響很大，擋塵簾不能采用1塊舊皮帶掛上就了事，應該將舊皮帶剪成15～20mm寬，1/4部分迭加成1塊簾子(象北方冬季的防風擋簾)，這樣既方便皮帶機上物料通行，又有良好的密閉性能。

4、為了確保有良好的崗位環境，崗位工人除要加強除塵設備的維護外，保持崗位和設備的清潔衛生也是十分必要的。

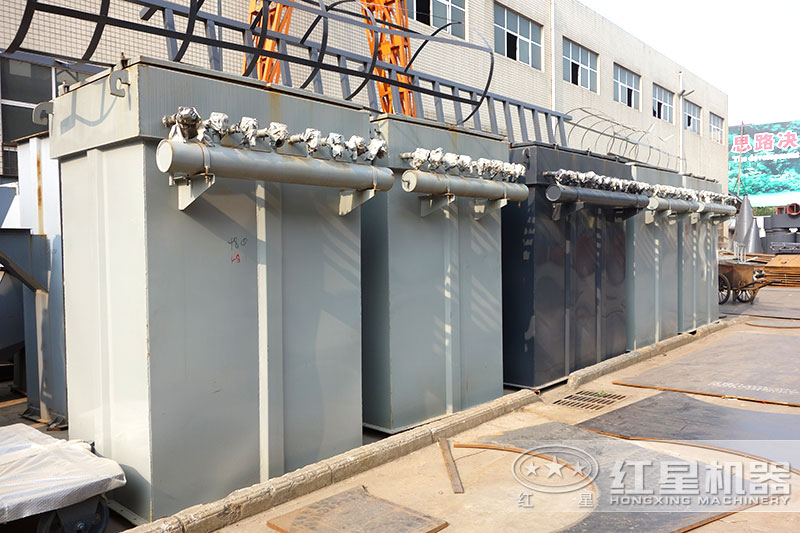

配置高質量除塵箱現場 工作環境好
